AD7266BSUZ - Analog Devices Inc.

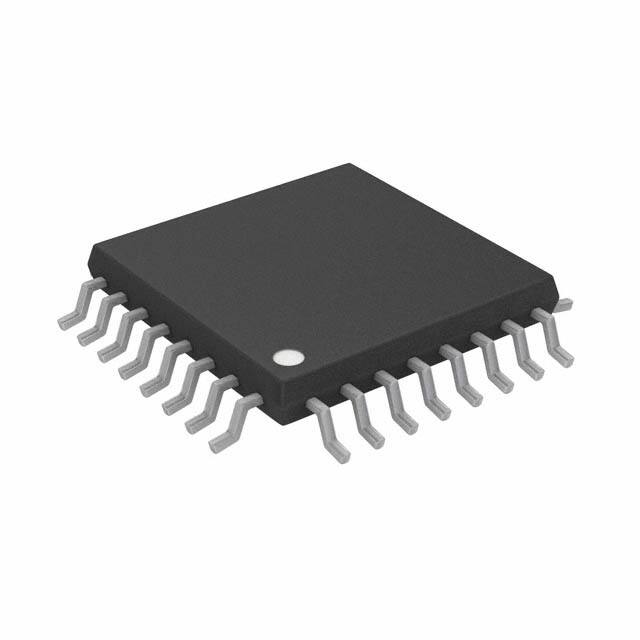

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY20-AD7266BSUZ

Hersteller Teil #: AD7266BSUZ

Produktkategorie: Data Acquisition - Analog to Digital Converters (ADC)

Hersteller: Analog Devices Inc.

Beschreibung: ANALOG DEVICES AD7266BSUZAnalogue to Digital Converter, SAR, 12 bit, 2 MSPS, Single, 2.7 V, 5.25 V, TQFP

Verpackung: 32-TQFP

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

AD7266BSUZ Datenblatt

Attribute

Attribute Value

Lifecycle Status

PRODUCTION (Last Updated: 2 weeks ago)

Factory Lead Time

8 Weeks

Contact Plating

Tin

Mounting Type

Surface Mount

Package / Case

32-TQFP

Surface Mount

YES

Number of Pins

Number of Elements

Operating Temperature

-40°C~125°C

Packaging

Tray

JESD-609 Code

Pbfree Code

Part Status

Active

Moisture Sensitivity Level (MSL)

3 (168 Hours)

Number of Terminations

Termination

SMD/SMT

ECCN Code

EAR99

Max Power Dissipation

33.6mW

Terminal Position

QUAD

Terminal Form

GULL WING

Peak Reflow Temperature (Cel)

260

Number of Functions

Supply Voltage

Terminal Pitch

0.8mm

Time@Peak Reflow Temperature-Max (s)

Base Part Number

AD7266

Pin Count

Polarity

Unipolar

Power Supplies

3/5V

Configuration

MUX-S/H-ADC

Interface

SPI

Max Supply Voltage

5.25V

Min Supply Voltage

2.7V

Nominal Supply Current

6.4mA

Power Dissipation

33.6mW

Number of Bits

Input Type

Differential, Pseudo-Differential, Single Ended

Min Input Voltage

100mV

Data Rate

2 Mbps

Architecture

SAR

Number of Inputs

6, 12

Max Input Voltage

2.5V

Converter Type

ADC, SUCCESSIVE APPROXIMATION

Supply Type

Analog, Digital

Reference Type

External, Internal

Data Interface

SPI, DSP

Resolution

1.5 B

Sampling Rate

2 Msps

Voltage - Supply, Analog

2.7V~5.25V

Voltage - Supply, Digital

2.7V~5.25V

Number of Analog In Channels

Sampling Rate (Per Second)

Linearity Error-Max (EL)

0.0366%

Integral Nonlinearity (INL)

1.5 LSB

Sample and Hold / Track and Hold

TRACK

Input Capacitance

30pF

Ratio - S/H:ADC

1:1

Output Format

SERIAL

Signal to Noise Ratio (SNR)

71 dB

Differential Nonlinearity

-0.99 LSB

Conversion Time-Max

0.4375μs

Features

Simultaneous Sampling

Height

1.05mm

Length

7mm

Width

7mm

REACH SVHC

No SVHC

Radiation Hardening

RoHS Status

ROHS3 Compliant

Lead Free

Contains Lead

Teilenummer	Paket	Beschreibung
AD7266BSUZ	32-TQFP	ANALOG DEVICES AD7266BSUZAnalogue to Digital Converter, SAR, 12 bit, 2 MSPS, Single, 2.7 V, 5.25 V, TQFP
AD7938BSUZ-6REEL7	32-TQFP	IC ADC 12BIT 8CHAN 32TQFP
AD7938BSUZ-6	32-TQFP	ANALOG DEVICES - AD7938BSUZ-6 - 12BIT ADC, MULTICHANNEL, SMD, 7938
ADS7865IPBSR	32-TQFP	IC ADC 12BIT DUAL 2MSPS 32-TQFP
ADS7865IPBS	32-TQFP	Dual ADC SAR 2Msps 12-bit Parallel 32-Pin TQFP Tray
